1. Công dụng:
Máy kinh vĩ là loại máy được dùng để đo góc bằng và góc đứng. Ngoài ra còn có thể đo khoảng cách và đo cao trong các công tác điều tra khảo sát thực địa, công tác thi công xây dựng công trình.
a. Dùng máy kinh vĩ để thiết lập lưới khống chế:
- Dùng máy kinh vĩ để đo "góc bằng"(β) (hình 1) lưới khống chế (hình 2)
Hình 1 Góc bằng giữa hai điểm A và B

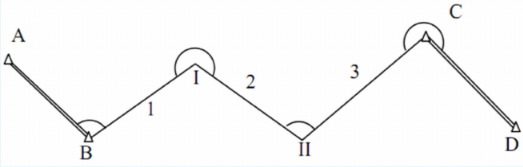

Hình 2. Lưới khống chế tọa độ
- Dùng máy kinh vĩ để " đo dài / đo khoảng cách cạnh" (hình 1.3)

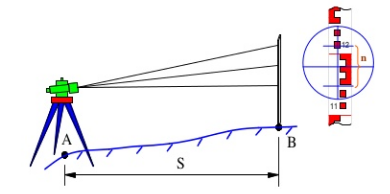

Hình 3. Đo dài bằng máy kinh vĩ khi tia ngắm không nằm ngang
Công thức tính chiều dài cạnh: AB:
S= K.n.cos2(V)
· K: 100
· n = chỉ trên - chỉ dưới
· V: góc đứng
Trường hợp tia ngắm nằm ngang thì V= 0 => Cos(0) =1 , kh iđó
S = K.n
- Dùng máy kinh vĩ để "đo cao" (hình 1.4)

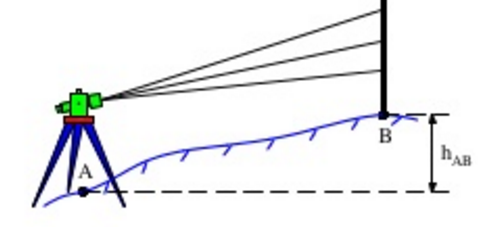

Hình 4. Đo cao lượng giác bằng máy kinh vĩ
Công thức tính chênh cao AB:
hAB = S.Tan(V) + i – g
· i: chiều cao máy
· g: chỉ giữa
· V: góc đứng
b. Dùng máy kinh vĩ để thi công công trình dân dụng:
- Bố trí cơ bản công trình: bố trí trục chính, trục phụ, đường thẳng (hình 1.5), mặt phẳng có độ dốc thiết kế (hình 1.6)

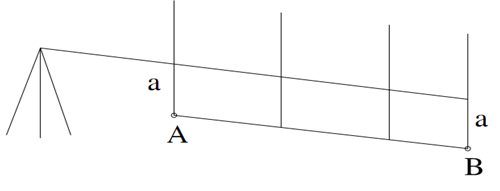

Hình 5. Bố trí đường thẳng có độ dốc thiết kế

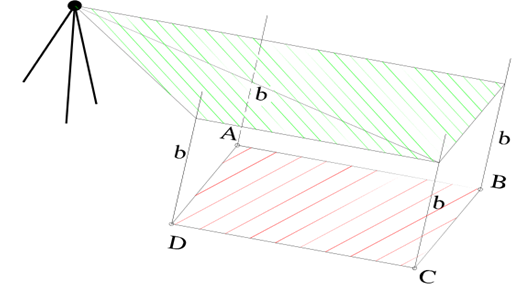

Hình 6. Bố trí mặt phẳng có độ dốc thiết kế
- Dùng máy kinh vĩ để " đo độ nghiêng" công trình nhà cao tầng

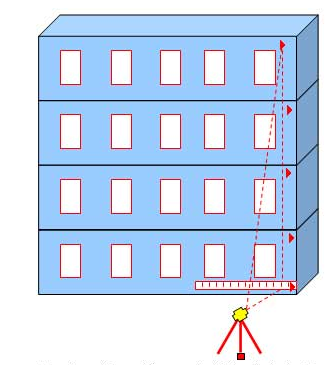

Hình 7. Đo độ nghiêng bằng phương pháp chiếu bằng chỉ đứng của máy kinh vĩ
- Dùng máy kinh vĩ bố trí điểm chi tiết:
Có nhiều phương pháp bố trí điểm chi tiết bằng máy kinh vĩ: phương pháp tọa độ cực (hình 1.8), tọa độ vuông góc, giao hội góc, giao hội cạnh, giao hội hướng, giao hội phía sau, giao hội đường trục.
Hình 8. Dùng máy kinh vĩ bố trí điểm bằng phương pháp tọa độ cực
2. Phân loại:
Có 2 loại máy kinh vĩ thường gặp:
- Máy kinh vĩ quang cơ: vành độ làm bằng vật liệu trong suốt, số đọc truyền lên kính lúp qua hệ thống lăng kính
- Máy kinh vĩ điện tử: máy có thêm bộ phận điện tử cho phép số đọc kết quả đo được hiển thị lên màn hình LCD thay vì phải đọc trực tiếp.
Trên thị trường hiện nay có rất nhiều loại máy kinh vĩ, nhưng phổ biến nhất là các loại máy kinh vĩ điện tử. Máy thủy bình điện tử dễ sử dụng, người dùng không phải lượng số đọc bằng mắt, giá cả lại vừa phải nên được ưu tiên lựa chọn hơn là các dòng máy kinh vĩ quang cơ. Mặc dù vậy, vẫn có một số người vẫn thích sử dụng máy kinh vĩ quang cơ vì tính bền bỉ của nó.
Lưu ý: Hiện nay các nhà sản xuất hầu như không còn sản xuất loại máy kinh vĩ điện tử quang cơ. Các loại máy kinh vĩ quang cơ hiện có trên thị trường đều là máy đã qua sử dụng.
